500噸錨桿托盤液壓機是生產制造300x300x14mm以內的礦用支護托盤常用的機器設備，配合錨桿托盤模具可一次完成對板材的剪切、沖孔、壓型等嗎，一機多用。搭配錨桿托盤自動化生產線，生產效率高，平均10秒可出一塊，一分鐘可出4-6塊左右。壓制成型的錨索盤，不需要人工取料，可配碼垛機、扎捆機。實現全自動化沖壓生產。
500噸錨桿托盤液壓機的設計優點：

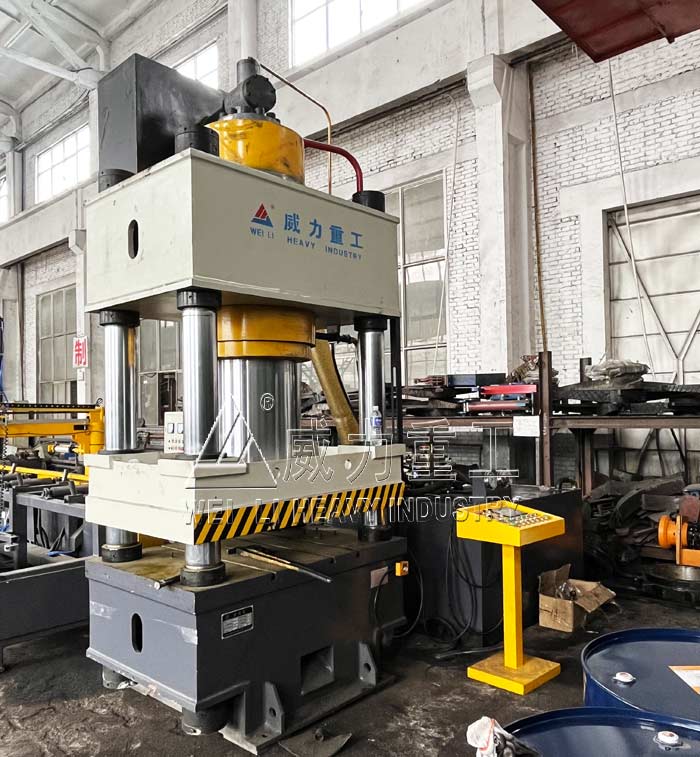

500噸錨桿托盤液壓機采用三梁四柱式結構設計，設備的上梁加厚是為了抵抗壓制瞬間的沖擊力，別看這個滑塊比較薄，全采用了實心鋼板回火后加工而成，結構強度高，下行速度快，看這里滑塊的導向套做了加厚處理。提高了導向精度，可以維持長時間自動化生產的重復定位要求。工作臺中心預留了兩個落料孔，沖壓的廢料從機身后側排出方面收集。

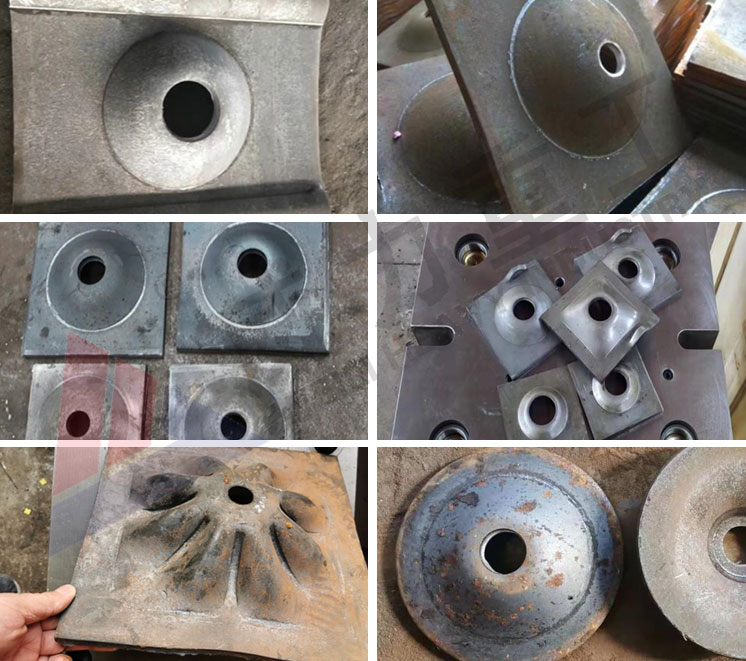

500噸四柱液壓機可沖壓成型錨桿托盤
500噸錨桿托盤液壓機技術參數：
公稱力：5000KN
液體最大工作壓力：31.5MPA（建議使用25MPA）
額定壓力：25MPA
開口高度：800mm
油缸行程：600mm
工作臺左右柱內：1000mm
前后邊沿：1000mm
電機功率：22kwX2＝44kw
500噸錨桿托盤沖壓液壓機
500噸錨桿托盤液壓機安裝調試注意事項：
1：根據圖紙布置托盤生產線放置位置，整條生產線長度約8米。
2：按照供方提供的地基圖打地基。
3：準備6桶46號抗磨液壓油，共計1000升左右
4：供方安排安裝人員上門安裝調試機器。
5：準備好500噸錨桿托盤液壓機試機原材料，用300mm寬6米長的帶料。
6：準備好電源線，三相四線，線的長度根據機器到總電源的長度。

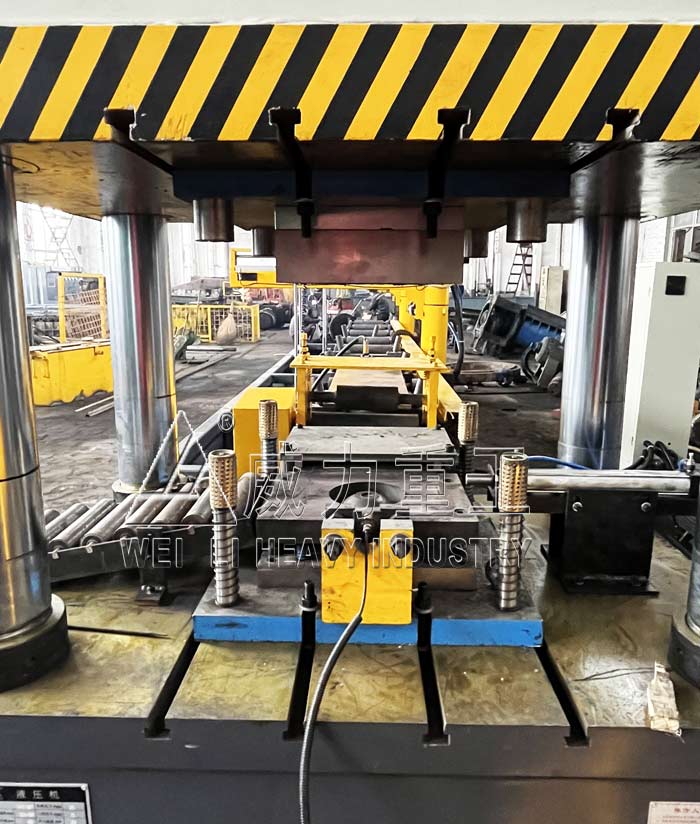

錨桿托盤沖壓模具
